Estación Metereológica¶

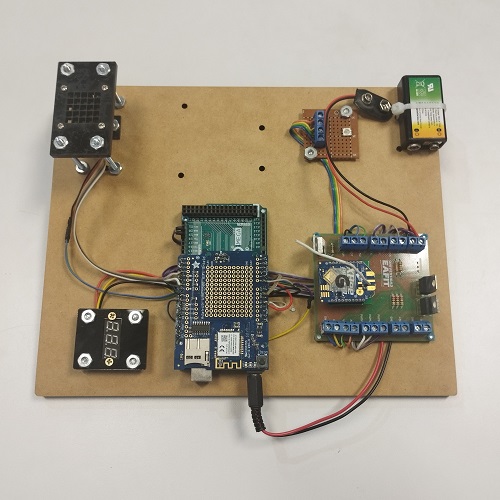

Se tiene la siguiente maqueta, que simulará una estación metereológica, que posee diferentes protocolos de comunicación que permiten robustez y adaptabilidad.
Se desea contruir un sistema inalambrico de monitoreo de temperatura y humedad, resistente a diferentes situaciones.

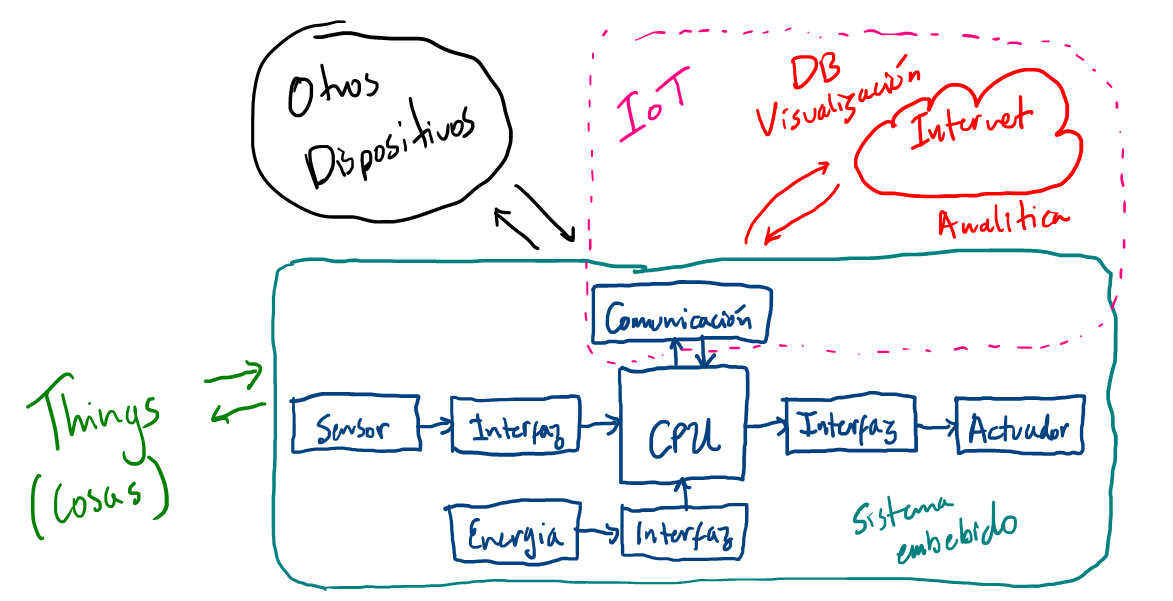

Arquitectura de un sistema IOT¶

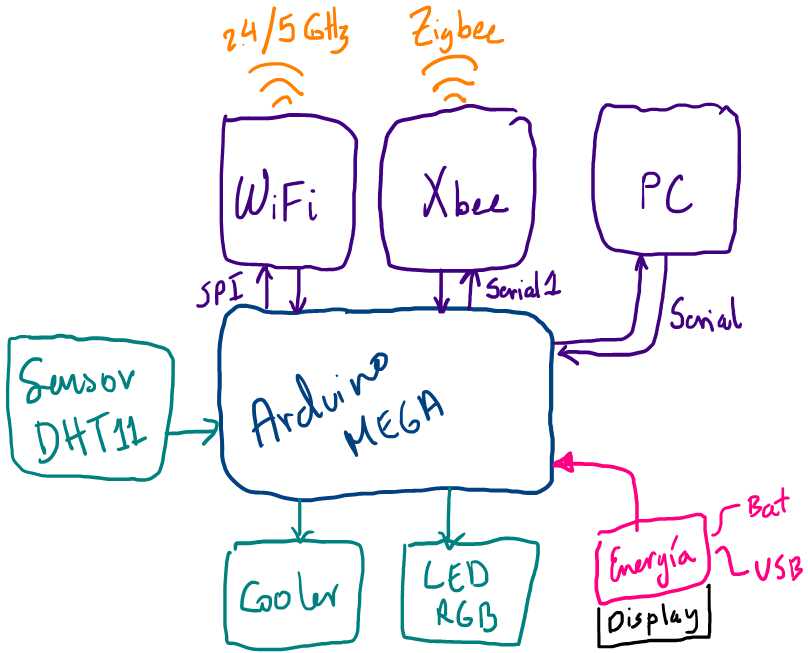

Arquitectura de la maqueta¶
Códigos de ejemplo¶
display(IFrame(
"https://isa.requestcatcher.com/",
frameborder="0",
width="100%",
height="450px"))
myHtml = """
<div><h2>Dashboard en ubidots</h2></div>
<link href="/assets/css/jupyter_nb.css" rel="stylesheet"/>
<script src="/assets/js/jupyter_nb.js"></script>
"""
display_html(myHtml, raw=True)
display(IFrame(
"https://stem.ubidots.com/app/dashboards/public/dashboard/w6eBcObiKIIZT2QVpUCny-MpLgiaxeTU5Ug7eS7KXDk?nonavbar=true&embed=true",
frameborder="0",
width="800px",
height="450px"))
Dashboard en ubidots
Creación de una cuenta academica¶
Para la creación de una cuenta academica en Ubidots hacerlo en Ubidots STEM.
Talle de una estación autoadaptable¶
|
|
Se posee una estación con un sistema redundante de medidas de temperatura y humedad, por lo que se tiene un sistema principal (maestro) y un sistema de respaldo (esclavo). El sistema principal emitirá datos a la nube siempre que este pueda. Cómo medida de seguridad cuando una variable del sistema principal supere un cierto valor (30°C), emitirá una señal de alerta al sistema secundario via ZigBee (protocolo de comunicación) 3 veces con una espera entre mensajes de 3 segundos. Para identificar de manera visual que los sistemas estan en modo alerta, se mostrará un parpadeo en un led rojo (LR, 500ms encendido y 500ms apagado). Si el sistema principal regresa a rangos normales (<27°C) enviará un mensajes 'O' de OK al sistema esclavo para que este deje de enviar datos siguiendo la misma dinámicas, enviar 3 veces con una espera de 3 segundos.
Propuesta MEF del esclavo¶
|
|
donde $p$ es la constante de tiempo del parpadeo (500 ms), $msg$ es la variable donde se guarda el mensaje que llega del maestro, $tr$ es la variable de tiempo relativo para realizar el parpadeo, $P$ es la variable para controlar una MEF desde la otra, $LR$ es el LED Rojo.
Propuesta MEF del maestro¶
|
|
donde $p$ es la constante de tiempo del parpadeo (500 ms), $tr$ es la variable de tiempo relativo para realizar el parpadeo, $P$ es la variable para controlar una MEF desde la otra, $LR$ es el LED Rojo, $LG$ es el LED Verde, $te$ tiempo entre emisiones, $e$ es la constante de tiempo entre emisiones (3000 ms), $C$ es el contador del número de emisiones, $Tmax$ temperatura que generá alerta (30), $Tmim$ temperatura que regresa el sistema a la normalidad (27).
